Мнемощит



Мнемощиты используются как коллективное средство отображения технологической информации. Для удобства, они имеют большие размеры, но информационную плотность, как правило, низкую. Среди известных технологии производства мнемощитов можно назвать видеостены, наборные аппликационные системы, примитивно анимированные иллюстрации и мозаичные системы.

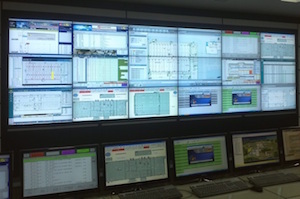

Видеостены строятся на базе видеопанелей и имеют специальные видеоблоки для подключения видеостены к компьютеру. Основные характеристики видеостен:

  • очень высокая стоимость инсталляций (105-106 тыс. евро), начиная со среднего масштаба (8 и более квадратных метров);
  • высокое энергопотребление (от киловатт) и необходимость развёртывания системы охлаждения;
  • высокая сложность, стоимость обслуживания и эксплуатации;
  • оправданы только для систем, требующих серьёзных манипуляций с графическим представлением в реальном времени, для систем со статической структурой нерациональны.

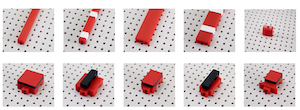

Наборные аппликационные системы строятся с использованием набора заготовок из которых "рисуется" мнемоника щита. Характеристики:

  • средняя стоимость;
  • высокие эстетические и эргономические характеристики (например, большие углы обзора);
  • простота модификаций.

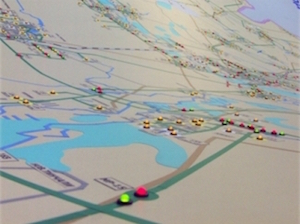

Примитивно анимированные иллюстрации - это традиционный, с советских времен, способ отображения. На фон щита наносится красками нужный рисунок, а в нужных местах устанавливаются лампочки и индикаторы. Иногда устанавливаются органы управления. Характеристики:

  • низкая стоимость;
  • простота отображения систем с картографической подложкой и любой фоновой (включая фотографическую) статической информацией;
  • низкие эстетические и эргономические характеристики.

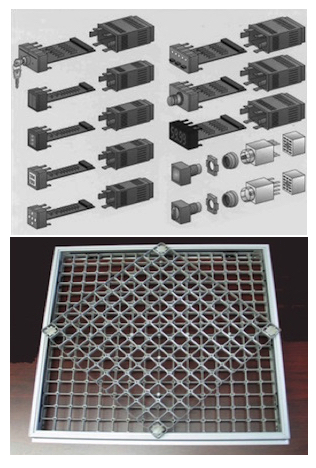

Мозаичные системы похожи на наборные аппликационные системы, но другая система крепления элементов. Характеристики:

  • средняя стоимость;
  • невысокая плотность размещения отображаемых узлов, что вызывает потребность в увеличении площади панели;
  • простота модификаций.

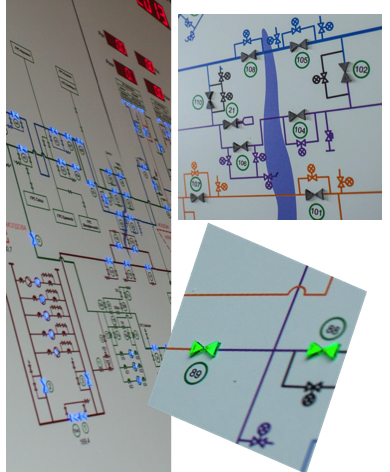

Технология создания мнемощитов, разработанная нашей компанией объединяет достоинства известных нам подходов к реализации мнемощитов. Наши мнемощиты характеризуются:





  • простотой интеграции благодаря стандартным протоколам (весь мнемощит – одно Modbus устройство);
  • рельефными индикаторами любой формы и размера, обеспечивающими операторам самые широкие углы обзора (практически ±90?);
  • безбликовой поверхностью и автоматической регулировкой яркости, снижающими утомляемость зрения операторов;
  • сверхнизким энергопотреблением (при сложности панели на уровне 600 индикаторов потребляемая мощность не превосходит 120W);
  • высокими надёжностью и сроком службы светоизлучающих элементов;
  • разнообразием типов индикаторов – дискретных, аналоговых, линейных шкальных и трендов;
  • свободой размещения индикаторов и высокой плотностью их компоновки (до 1000 индикаторов на пане-ли с размерами 2м×4м);
  • надёжным секционированным конструктивом, позволяющим доставлять и монтировать панели в помещения малой площади;
  • пригодностью к модификациям на месте установки













Высокий технический уровень и качество предлагаемых решений обеспечиваются:

Персоналом

обладающим сертификатами международного образца, дающими право на внедрение и сопровождение предлагаемых продуктов

Оборудованием

ведущих мировых производителей: Schneider Electric, Siemens, Mitsubishi, Eaton, Phoenix Contacts, MOXA и др.

Софтвером

для построения промышленных систем MES, SCADA, DCS, HMI от лидеров рынка в этой области: OSISoft (PI System), Schneider Electric / Control Microsystems (ClearSCADA), Wonderware (InTouch, System Platform) и др.

Умением предложить

оптимальное техническое решение, из расчета цена-качество; комплексное решение задач от проектирования до ввода в эксплуатацию и сопровождения.

Постоянным взаимодействием

с Заказчиком на этапах формализации требований и разработки концепта решения.

Практическим опытом

проектирования и внедрения автоматизированных систем на более чем 40 объектах различного уровня: компрессорные станции; газораспределительные станции; насосные станции; трубопроводы; тепловые и контрольные пункты, камеры и др.

Приглашаем к сотрудничеству:

Промышленные предприятия, Партнеров и генподрядчиков, Проектные организации.
