ClearSCADA
Программное обеспечение для SCADA-систем - ClearSCADA
Возможности:
- Мощная база данных объектов в реальном времени
- Горячее резервирование
- Расширенная клиент/серверная архитектура
- Широкие возможности инструментов настроек
- Простая интеграция со сторонними аппаратными и программными средствами
- Открытый интерфейс и соответствие современным стандартам
- Высокий уровень безопасности
- Неограниченные возможности масштабирования
СlеаrSСАDА - один из лучших представителей программных пакетов топ-уровня для построения промышленных систем контроля и управления технологическим процессом. СlеаrSСАDА имеет мощную объектную базу данных реального времени с функциональными возможностями контроля, конфигурирования и архивирования данных. Это программное обеспечение может применяться во многих отраслях промышленности и является одним из самых многофункциональных программных продуктов на рынке на сегодняшний день. Отличительной чертой программного обеспечения является простота и эффективность использования как на стадии проектирования, так и в процессе всего срока эксплуатации объекта. Если Вы разрабатываете, проектируете, модернизируете SCADА-систему для ответственных приложений, то СlеаrSСАDА - надежная и качественная платформа для решения поставленных задач.
Компоненты ClearSCADA
Сервер:
- Доступное количество точек ввода/вывода: 250, 500, 1500, 5000, 25000, 50000 и более 50000.
- Драйверы: Modbus, DNP 3.0, ОРС, DF1, SNMP, NTP, ODBC/SQL и др.
- Историческая база данных, ориентированная на события.
- Подсистема событий и алармов.
- Встроенный ViewX-клиент.
- Система переадресации.
- Резервирование.
- Возможность подключения ОРС-сервера стороннего производителя.
Клиенты:
- ViewX полнофункциональный клиент СlеаrSCADA с интегрированной средой разработки.
- WebХ: клиент СlеаrSCADA с функциями просмотра и управления.
Лицензирование.
Каждый СlearSCADA-сервер и ViewX-клиент лицензируются через программный или аппаратный ключ. WebX использует систему лицензирования с конкурентным доступом, которая хранится на удаленно активируемом сервере. В отличие от других SCADA-систем лицензируются не тэги, а точки ввода/вывода.
Основные возможности ClearSCADA:
- Информационный объем ClearSCADA варьируется от десятков до десятков тысяч точек.
- Встроенные инструменты для расширения базы данных, увеличения количества серверов, клиентов и пользователей.

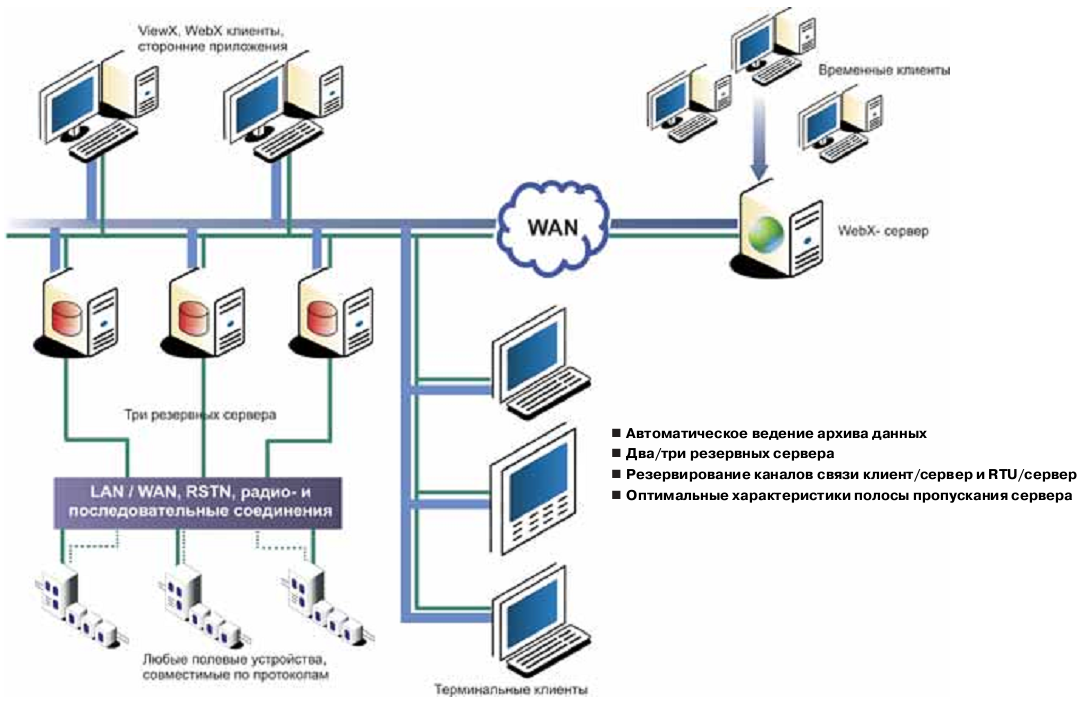

- Поддержка двойного и тройного резервирования. Мощные системы архивных данных, событий, трендов.
- Гибкая система конфигурирования и управления алармами.
- Поддержка программных и аппаратных средств сторонних производителей путем использования открытых стандаров и коммуникационных протоколов: OPC (DA, HDA , A&E, XML), OLE, ODBC/SQL, HTTP XML,DNP3, Modbus, DF1, Siemens S7, 1ЕС60870-5-101 и IEC60870-5-104.
- Улучшенная интеграция с контроллерами SCADAPackЕ-серии.
- Поддержка линий связи с несколькими абонентами: последовательные интерфейсы, LAN/WAN, радио и коммутируемые телефонные линии.
- Резервирование каналов связи с RTU при помощи различных линий связи, например: основной канал - беспроводное соединение, резервный - коммутируемая телефонная сеть.
- Объектная архитектура позволяет разрабатывать многократно используемые в приложениях объекты.
- Системная безопасность, основанная на использовании паролей и прав доступа пользователей.
- ViewX-клиент отображает мнемосхемы, тренды, отчеты, события и алармы; возможны многомониторные конфигурации.
- Каждый ViewX-клиент может одновременно подключаться к 64 системам. Каждая система может состоять из различного количества точек, иметь отличные конфигурации, опции резервирования.
- WebX-клиент позволяет управлять приложением, используя стандартный Internet Explorer.
- Удаленное управление серверами ClearSCADA в резервируемых или кластерных системах.
- Поддержка Citrix XenApp и Windows Terminal Services.
- Тренды: неограниченное количество параметров на графике, масштабирование/сортировка, оси и маркеры, линейка разметки, описание параметров и статистический анализ, а так же возможности редактирования (изменение, вставка, удаление и т. д.).
- Система отчетности Crystal Reports XI и 2008.
- Открытая, расширяемая, надежная.

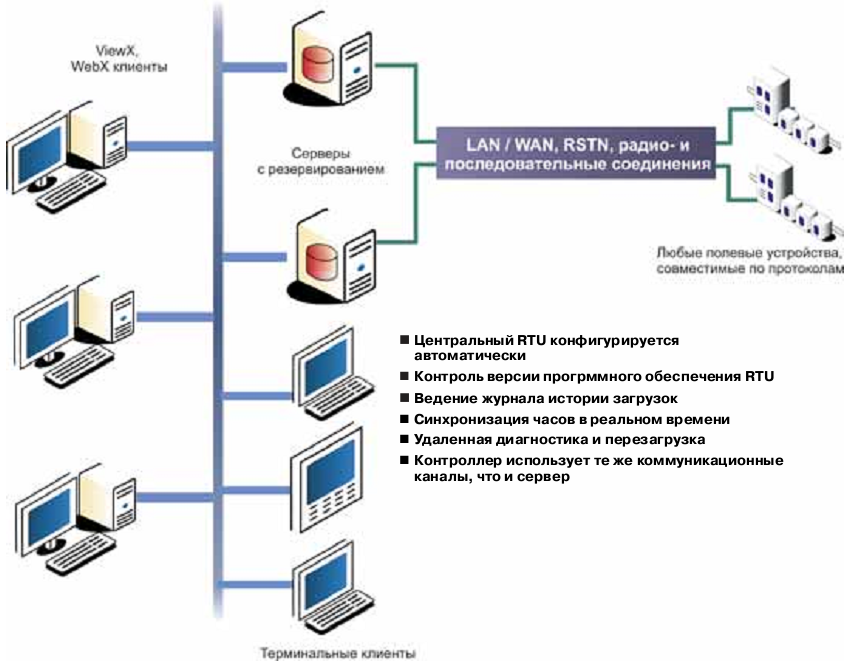

ClearSCADA является открытой платформой и построена на архитектуре клиент/ сервер. В пакете используются промышленные стандарты: ОРС, OLE, ODBC, HTTP/XML, и открытые протоколы связи: Modbus RTU/ASCII, DNP3, DF1, Siemens S7, IEC60870-5-101 и1ЕС60870-5-104. По мере расширения производства растут и приложения для SCADA-систем -структура легко масштабируемой базы данных гарантирует возможность такого изменения. Объекты, группы и даже целые участки контроля могут быть легко и быстро скопированы. Добавление нового клиента (рабочего места) к серверу осуществляется путем простого запроса разрешения на подключение.
Важным критерием при выборе системы управления является надежность данных, которая обеспечивается резервированием серверов, клиентов, типом LAN/WAN-соединений и других средств связи. Все данные от RTU/ PLC: значения, контроль достоверности, метка времени, должны быть сохранены в базу данных и доступны пользователям посредством клиентских приложений. ClearSCADA в полной мере обеспечивает все эти функции. Дополнительно в ClearSCADA решена проблема потери данных при обрывах сетевых соединений: при последующем восстановлении связи данные в фоновом режиме считываются из буферной памяти RTU/PLC и записываются в базу данных.
Широкие возможности клиента
В ClearSCADA возможна работа с двумя типами клиентов: ViewX и WebX. Полнофункциональный клиент ViewX выполняет основную часть работы в системе. Он обеспечивает пользователю удобный интерфейс для контроля процесса с функциями отображения данных на экране, сигнализации и записи в журнал событий. Для администратора ViewX предоставляет документы, отчеты, тренды, базы данных, OPC-навигацию. Для инженеров и системных интеграторов предусмотрена интегрированная среда разработки (IDE), позволяющая проводить отладку системы на работающем оборудовании. Для возможности контроля и управления SCADA-системой посредством web-технологий предусмотрен клиент WebX, работа с которым осуществляется через стандартный браузер. Все функциональные возможности, включая простой доступ к изменению базы данных, отображение процесса на экране, контроль и управление, обеспечиваются через безопасное SSL-соединение с использованием логинов и паролей.
Разработка приложений
Для ускорения разработки приложения и ввода его в действие ClearSCADA имеет инструмент, названный Интегрированной Средой Разработки (IDE), который позволяет проводить изменения в проекте, в том числе и уже на работающем оборудовании в режиме on-line. Это эффективный инструмент групповой разработки проекта. Распределяя ресурсы между разработчиками, можно значительно ускорить скорость создания проекта. Разрешения на редактирование и внесение изменений определяются на уровне объектов.
Для построения архитектуры объекта на нижнем уровне в ClearSCADA используются шаблоны различных технологических аппаратов (насос, емкость, дозатор и т.п.), элементов, средств связи и сигнализации.
Элементы верхнего уровня могут быть представлены уже готовыми подсистемами, такими как: кусты скважин, насосные станции, резервуарные парки, технологические установки, лифтовое хозяйство, электрические подстанции. Библиотеки промышленных элементов могут быть легко построены, изменены и многократно перекопированы. Современные графические инструменты в С1еагSCADA основаны на использовании векторной графики: масштабирование, прокрутка, мгновенная конвертация без пикселизации, слои, возможность импорта файлов изображений. Еще один ключ к быстрой разработке проектов - встраиваемые объекты. Возможно встраивать графические объекты (мимики, картинки), тренды, списки, видеотрансляцию и др.

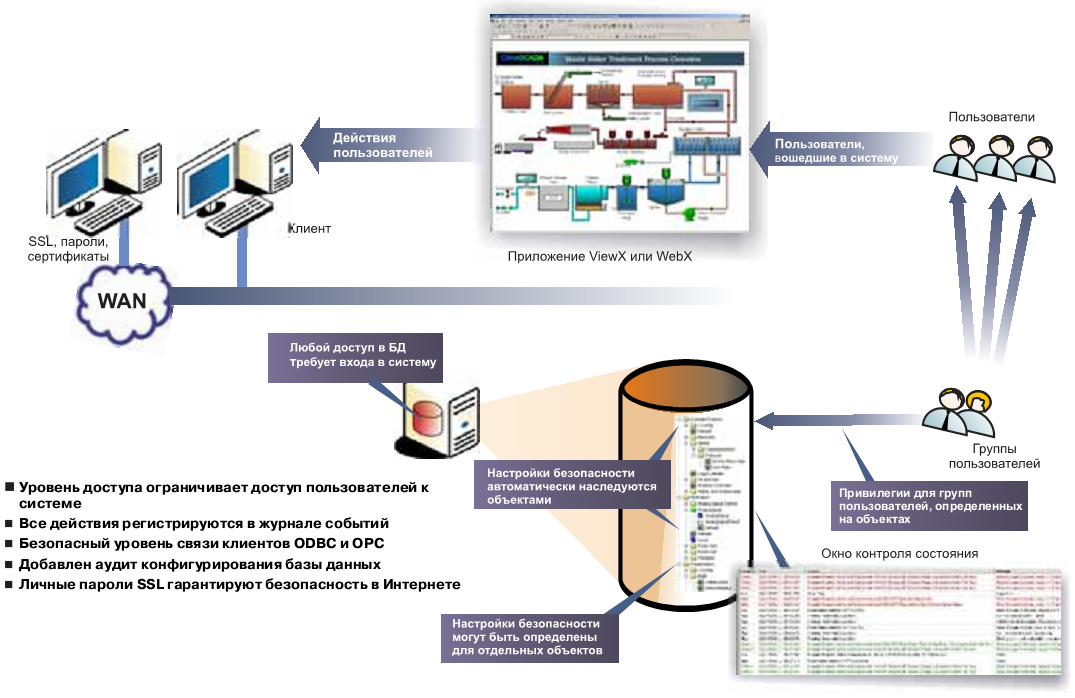

Безопасность
К современным SCADA-системам предъявляются высокие требования по обеспечению надежности и безопасности, поскольку вмешательство в систему посторонних лиц может привести к серьезной аварии. Для этого в СlеаrSCADA предусмотрена система доступа с использованием паролей и прав пользователей. К примеру, инженеры могут иметь полные права пользователя, а обслуживающий персонал -лишь частичный доступ.
Степень безопасности объекта определяется уровнями доступа к нему. Пользователям назначаются уровни доступа с индивидуальными паролями, определяющие перечень разрешенных действий и доступных данных. Уровни безопасности организовываются как индивидуально, так и для групп пользователей. В СlеаrSCADA используется система шифрования паролей. Все атрибуты конкретного объекта сохраняются в шаблоне и могут быть скопированы. Уровень безопасности может быть также унаследован через базу данных иерархической структуры. Чтобы отслеживать действия пользователей в системе, в ClearSCADA предусмотрен журнал записи действий пользователей. Каждый отчет журнала содержит информацию о категории клиента, его адрес, имя клиента, комментарий, время записи, порядковый номер, достоверность данных, источник, дополнительные пользовательские данные для полного контроля и аудита.
ClearSCADA обеспечивает безопасность по всем интерфейсам: ViewX, WebX, OLE, ODBC и сторонним ОРС-подключениям. Для работы в сети Интернет применяется протокол защищенных сокетов (SSL) и личные пароли, а также возможно использование доменной политики безопасности.
