ТМ МГ КС Бердичев
Система линейной телемеханики
(на примере СЛТМ Бердичевского ЛПУ МГ)
Назначение системы
Система линейной телемеханики (СЛТМ) Бердичевского ЛПУ МГ предназначена для выполнения функций контроля и управления с диспетчерского пункта (ДП) Бердичевской компрессорной станции (КС) территориально рассредоточенными технологическими объектами Восточного и Западного направлений линейной части магистральных газопроводов (МГ) Киев-Запад Украины (КЗУ-1, КЗУ-2, КЗУ-3) и Дашава-Киев (Д-К). Общее количество контролируемых линейных пунктов (КПЛ) линейной части МГ Восточного и Западного направлений - 6шт.

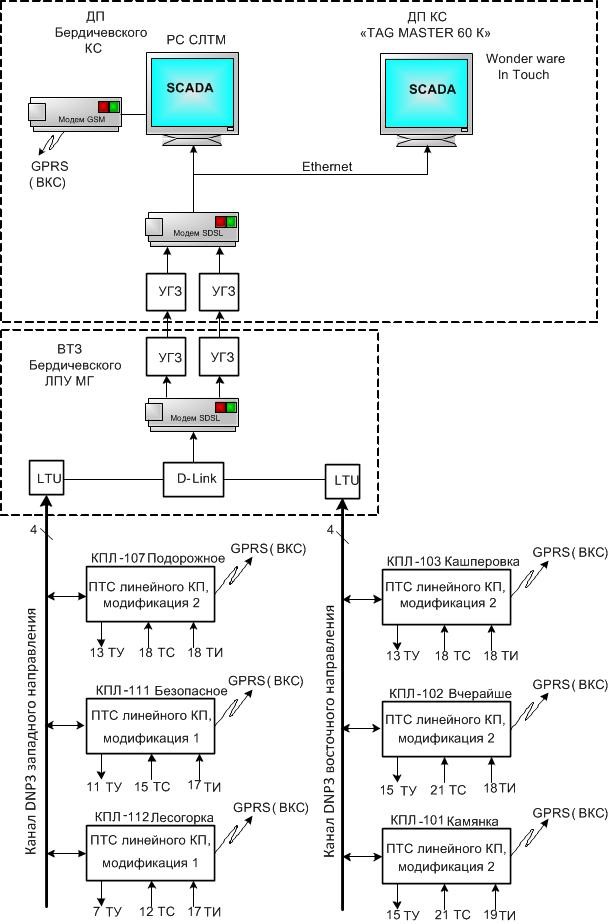

Структурная схема
УГЗ - устройство грозозащиты Orion-DSL-Protect
ПТС - програмно-технические средства
Основные функции
СЛТМ обеспечивает выполнение следующих основных функций:
- автоматизированный сбор и отображение оперативной информации телеизмерения (ТИ), телесигнализации (ТС) и дистанционное телеуправления (ТУ) кранами КПЛ Восточного и Западного направлений;
- отображения на мониторе рабочей станции (РС) ГП текущего состояния оборудования КПЛ и магистральных каналов связи;
- управления кранами непосредственно с уровня КПЛ;
- формирования, регистрации и хранения информации для ее последующего просмотра и документирования;
- защита оборудования от ложных или несанкционированных команд;
- защита укрытие КПЛ от нештатного доступа посредством применения дверных конечных выключателей, видео наблюдения и видеорегистрации событий;
- функционирования КПЛ с помощью резервирования источников питания (при электропитании его программно-технического оборудования от сети третьей категории);
- резервирования обмена информацией между ГП и КПЛ с предоставлением сообщений о виде связи (основной, резервный);
- осуществления голосовой связи посредством IP телефонии.
Отображение информации
СЛТМ формирует на мониторе РС следующую информацию в виде мнемосхем (МСХ), трендов, протоколов, отчетов, а именно:
- картографическую МСХ расположение КПЛ Восточного и Западного направлений;
- динамические технологические МСХ отдельных КПЛ с предоставлением полной текущей информации по параметрам, которые измеряются, и состояния оборудования;
- технологическую МСХ линейной части магистральных газопроводов Д-К, КЗУ-1, КЗУ-2, КЗУ-3 с отображением текущих значений давления и состояния кранов;
- тренды технологических параметров (давления и температуры газа, защитного потенциала, напряжения основного и резервного питания, напряжения и тока УКЗ);
- протокола событий с возможностью сортировки информации по желанию оперативного персонала;
- отчеты о средне часовом (суточный, месячный) режиме работы каждого КПЛ.
Программное обеспечение
Программное обеспечение СЛТМ состоит из следующих пакетов:
- Microsoft Windows 2003 Server, Wonderware InTouch 9.5, IOServer, Modbus PingService - для рабочей станции (РС);
- операционная система MontaVista Linux 2.6, комплекс рабочих и сервисных программ - для КПЛ.
- Обмен информацией между КПЛ и ГП КС реализовано в основном по магистральному каналу передачи данных согласно протокола DNP3 с помощью:
- модемов G.SHDSL типа Orion2 между КПЛ и ВТЗ Бердичевского ЛПУ МГ по существующим 2-м парам магистрального кабеля Восточного и Западного направлений;
- модемов SDSL с интерфейным Ethernet выходом типа ADC MM300S между ВТЗ и ГП по одной паре.
Каналы связи
Обмен информацией между КПЛ и ГП КС реализовано также по резервному каналу связи с помощью GSM модемов типа Maestro 100 по виртуальной корпоративной сети GPRS без выхода в Internet.
Взаимодействие СЛТМ с программно-аппаратным комплексом ДПКС TAG MASTER и системой автоматизированного контроля и управления компрессорным цехом Бердичевского ЛПУ МГ (АСК “Контур”) осуществляется по локальной сети Ethernet.
Основным средством сбора обработки и передачи телемеханической информации из линейных объектов МГ является ПТС КПЛ, построенный на базе использования интеллектуально-логического коммуникатора (контроллера) серии UC фирмы MOXA, который совместно с модулями ввода-вывода аналоговой и дискретной информации обеспечивает поддержку связи, инициированного ГП КС, то есть по верхним уровням иерархии.
Все телемеханические функции ТИ, ТС, ТУ и обмена информацией сосредоточены в коммуникаторе MOXA UC, который для реализации своих функциональных задач требует выполнения процесса конфигурирования, т.е. установку и хранения в своей памяти свойств и атрибутов точек аналогового и дискретного ввода-вывода технологических параметров, функций связи, DNP адреса и др.
Питание
Питание СЛТМ осуществляется от сети третьей категории напряжением 220 В переменного тока с отклонением от номинального значения в пределах от плюс 15 В до минус 33 (основное питание) и аккумуляторной батареи (АКБ) напряжением (12,6 минус 2,4) В постоянного тока, емкостью 150 А•ч (резервное питание).
ПТС КПЛ сохраняет работоспособность при пропадании основного напряжения питания в течение не более 72 ч.
Условия эксплуатации
Оборудование СЛТМ рассчитано на непрерывную круглосуточную работу в помещениях (укритях), защищених от природных воздействий (попадания прямых солнечных лучей и атмосферных осадков) и сохраняет свои характеристики при температуре окружающей среды от минус 40 до плюс 55 С 0 и относительной влажности до 95% при температуре 25 С 0. Категория размещения оборудования по воздействию климатических факторов внешней среды по ГОСТ 15150 отвечает УХЛ4.
